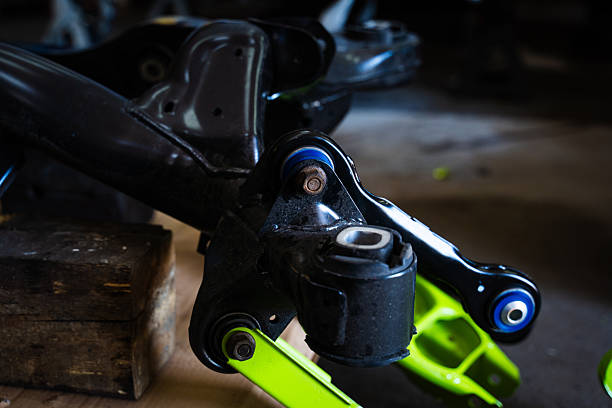

Tuleje wahaczy poprzecznych podczas rzeczywistej eksploatacji pojazdu nie są poddawane obciążeniom statycznym, lecz raczej powtarzającym się cyklom naprężeń dynamicznych o wysokiej częstotliwości. To cykliczne obciążenie jest główną przyczyną najczęstszego rodzaju uszkodzenia tulei: uszkodzenia zmęczeniowego. Mikromechanizm zmęczenia został wielokrotnie zweryfikowany w licznych artykułach z zakresu mechaniki gumy i inżynierii samochodowej. W swej istocie powstaje, gdy zlokalizowane naprężenia w materiale wielokrotnie przekraczają ostateczną granicę wydłużenia łańcuchów gumowo-polimerowych, ostatecznie powodując nieodwracalny postęp od mikroskopijnych pęknięć do makroskopowych uszkodzeń.
Guma, jako polimer lepkosprężysty, pod wpływem rozciągania ulega rozplątaniu, orientacji i wydłużeniu łańcucha. Kiedy lokalne naprężenie przekracza ostateczne wydłużenie materiału – zwykle w zakresie 50–80% jego wydłużenia przy zerwaniu przy rozciąganiu, w zależności od składu – łańcuchy polimerowe ulegają nieodwracalnemu poślizgowi, rozerwaniu lub miejscowemu rozdarciu. Te mikrouszkodzenia początkowo pojawiają się jako maleńkie puste przestrzenie lub jądra pęknięć. W przypadku powtarzających się cykli rozciągania i ściskania koncentracja naprężeń na wierzchołku pęknięcia dodatkowo sprzyja powolnej propagacji pęknięcia prostopadle do głównego kierunku naprężenia. Każdy cykl stopniowo zwiększa długość pęknięcia; po nagromadzeniu w krytycznym stopniu mikropęknięcia łączą się w makroskopowo widoczne pęknięcia, co ostatecznie prowadzi do rozdarcia tulei, odklejenia lub całkowitej utraty funkcji sprężystej. Proces ten przebiega zgodnie z klasycznymi prawami wzrostu pęknięć zmęczeniowych: szybkość wzrostu pęknięć koreluje z zakresem współczynnika intensywności naprężeń poprzez zależność potęgową, a ostateczne wydłużenie materiału bezpośrednio wyznacza próg inicjacji pęknięcia. Mniejsze lub bardziej nierównomierne wydłużenie powoduje krótszą trwałość zmęczeniową.
W konkretnym zastosowaniu tulei wahaczy poprzecznych uszkodzenie zmęczeniowe jest silnie skorelowane ze złożonym spektrum obciążeń ruchu zawieszenia. Uderzenia wzdłużne (np. przekraczanie progów zwalniających), siły boczne na zakrętach, ściskanie pionowe (np. uderzanie w dziury) i skręcanie (obracanie ramion podczas kierowania) przeplatają się, tworząc zmęczenie wieloosiowe. Konwencjonalne tuleje z pełnej gumy są w tych warunkach najbardziej podatne na „trójosiową koncentrację naprężeń” w obszarze centralnym: powtarzające się rozciąganie ściskające powoduje, że lokalne odkształcenie wewnętrzne przekracza granicę materiału, powodując wewnętrzne mikropęknięcia, które następnie rozprzestrzeniają się na zewnątrz, tworząc pierścieniowe lub promieniowe pęknięcia powierzchniowe. Testy pokazują, że w typowych zakresach obciążenia drogowego (odpowiadających 100 000–300 000 km przebiegu) trwałość zmęczeniowa niezoptymalizowanych tulei gumowych jest często ograniczona przez kumulację wewnętrznych mikrouszkodzeń, a nie przez zużycie powierzchniowe.
Tuleje hydrauliczne wykazują wyjątkowe tryby uszkodzeń zmęczeniowych ze względu na ich wnękę płynową i strukturę kryzy. Zapewniają wysokie tłumienie przy niskich częstotliwościach i niską sztywność dynamiczną przy wysokich częstotliwościach poprzez przepływ płynu, ale jednocześnie wprowadzają nowe granice fizyczne. Płyta kryzowa — zwykle wykonana z metalu lub tworzywa sztucznego — poddawana jest z czasem działaniu impulsów płynu pod wysokim ciśnieniem i powtarzającemu się ściskaniu w wyniku odkształcenia gumy. Może to prowadzić do miejscowego zużycia, odkształcenia, a nawet mikropęknięć płytki. We wczesnych stadiach zużycie stępia krawędzie kryzy, osłabiając efekt dławienia i powodując pogorszenie tłumienia; w ciężkich przypadkach płytka pęka lub przesuwa się, powodując wyciek płynu. Tuleja natychmiast traci funkcjonalność hydrauliczną i powraca do standardowej tulei gumowej, przy czym trwałość zmęczeniowa gwałtownie spada. Rzeczywiste przypadki pokazują, że w wielu tulejach hydraulicznych pojazdów klasy premium następuje nieprawidłowe zużycie kryzy po przejechaniu 80 000–120 000 km, co wynika z konstrukcji, w których niedoszacowano szczytowe ciśnienie pulsacji płynu i lokalne stężenia naprężeń podczas ściskania gumy, przekraczając granicę zmęczenia materiału.
Innym typowym przypadkiem jest nadmierne zużycie odbojnika (bloku ograniczającego). Tuleje wahaczy często zawierają gumowy odbojnik, który ogranicza nadmierne wahania wahaczy i zapewnia amortyzację w granicach ruchu. Podczas hamowania przy pełnym obciążeniu lub w ekstremalnych warunkach terenowych odbojnik wytrzymuje wyjątkowo duże naprężenia ściskające. Powtarzające się uderzenia łatwo powodują zmęczenie ściskające. Ostateczne odkształcenie gumy przy ściskaniu jest zwykle znacznie niższe niż jej wydłużenie przy rozciąganiu (łańcuchy molekularne nie mogą swobodnie zmieniać układu pod wpływem ściskania, podobnie jak przy rozciąganiu). Gdy lokalne odkształcenie ściskające przekroczy 30–40%, powstaje kawitacja wewnętrzna i mikropęknięcia, które następnie rozprzestrzeniają się pod cyklicznym obciążeniem, prowadząc do odprysków powierzchniowych lub pękania kawałków. W wielu wielowahaczowych zawieszeniach tylnych odbojnik staje się w takich warunkach pierwszym punktem awarii, powodując uderzenia metalu o metal, hałas i przyspieszone zmęczenie w innych obszarach.
Fizyczna granica trwałości jest zasadniczo wyznaczona przez trzy czynniki: maksymalne wydłużenie materiału, próg wzrostu pęknięć zmęczeniowych i równomierność rozkładu naprężeń. Aby przekroczyć te ograniczenia, nowoczesne projekty zwykle przyjmują następujące strategie:
● Użyj analizy elementów skończonych (FEA), aby dokładnie przewidzieć lokalne szczyty odkształceń pod obciążeniami wieloosiowymi, zapewniając, że szczytowe odkształcenie pozostanie poniżej 60% maksymalnego wydłużenia materiału;
● Wprowadź wnęki, nacięcia lub asymetryczne geometrie, aby ujednolicić naprężenia i uniknąć koncentracji trójosiowej;
● Stosuj mieszanki gumowe o wysokim wydłużeniu i niskiej histerezie (np. z silanowymi środkami sprzęgającymi lub nanowypełniaczami w celu poprawy jednorodności łańcucha);
● Zoptymalizuj geometrię kryzy w tulejach hydraulicznych (np. większe zaokrąglenia, powłoki odporne na zużycie), aby zmniejszyć wpływ impulsów;
● Zastosuj konstrukcję o progresywnej twardości lub kompozyty poliuretanowe do zderzaków, aby przejąć ekstremalne obciążenia ściskające.
Walidacja eksperymentalna pokazuje, że te optymalizacje mogą wydłużyć trwałość zmęczeniową tulei 1–3 razy, zwykle wydłużając żywotność ze 100 000 km do ponad 250 000 km.
Ostatecznie awaria zmęczeniowa tulei wahaczy poprzecznych nie jest przypadkowa — jest nieuniknionym skutkiem osiągania przez materiały swoich fizycznych granic pod wpływem powtarzających się naprężeń dynamicznych. Ostateczne wydłużenie, jako nieodłączna właściwość gumy, wyznacza próg inicjacji mikrouszkodzeń, podczas gdy rzeczywiste widma obciążenia, konstrukcja konstrukcyjna i skład materiału wspólnie określają, kiedy ten próg zostanie przekroczony. Zrozumienie tej ewolucji – od mikro do makro – umożliwia inżynierom zdefiniowanie realistycznych granic trwałości na etapie projektowania, dzięki czemu tuleje zbliżą się do teoretycznej żywotności w złożonych środowiskach drogowych, zamiast przedwcześnie ulegać degradacji. Zapraszamy do zamówienia tulei wahacza VDI 7L0407182E!
