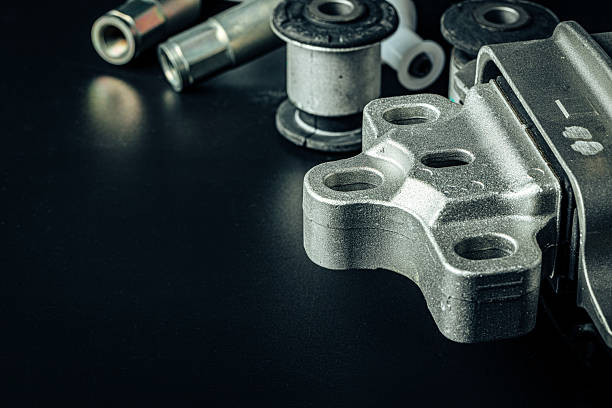

Konstrukcja konstrukcyjna tulei wahaczy poprzecznych przeszła znaczącą ewolucję — od prostych bloków z pełnej gumy po bardzo złożone architektury kompozytowe. Podstawą tej transformacji jest potrzeba jednoczesnego spełnienia trzech coraz bardziej rygorystycznych wymagań dotyczących wydajności: doskonała izolacja i tłumienie drgań, precyzyjne ograniczanie ruchu oraz niezawodna, długoterminowa trwałość na odklejenie lub rozdarcie (tuleja wahacza VDI 357407182 nie jest wyjątkiem). Wczesne tuleje były zazwyczaj solidnymi, cylindrycznymi lub stożkowymi korpusami gumowymi, których pochłanianie obciążeń opierało się wyłącznie na odkształceniu materiału przy ściskaniu i ścinaniu. Jednakże w warunkach dużego obciążenia i wieloosiowej dynamiki konstrukcja ta była podatna na silną koncentrację naprężeń, prowadzącą do przedwczesnego rozdarcia lub trwałego zestalenia. Współczesna inżynieria przezwyciężyła te ograniczenia dzięki innowacjom mikrostrukturalnym — takim jak strategiczne połączenie wnęk i stref pełnych, asymetryczny układ wnęk, zintegrowane odbojniki i otwory odkształcalne w kształcie łuku — umożliwiając równomierny rozkład naprężeń, precyzyjną kontrolę trybów odkształcenia i znaczne opóźnienie wystąpienia awarii. Te filozofie projektowania, szeroko udokumentowane w patentach na podwozia samochodów i dokumentach technicznych, stały się obecnie standardowym paradygmatem dla tulei zawieszenia klasy premium.
Połączenie wnęk i pełnych obszarów stanowi najbardziej fundamentalny, a jednocześnie rewolucyjny postęp konstrukcyjny we współczesnych tulejach wahaczy. W całkowicie pełnej tulei gumowej ściskanie powoduje trójosiową koncentrację naprężeń w rdzeniu, gdzie lokalne odkształcenie często przekracza maksymalne wydłużenie materiału, powodując pęknięcia kawitacyjne. Pod wpływem rozciągania lub skręcania w warstwach zewnętrznych łatwo dochodzi do rozdarcia powierzchni. Dzięki wprowadzeniu wewnętrznych wnęk gumowy korpus jest skutecznie podzielony na wiele półniezależnych „solidnych filarów” lub „ścian nośnych”. Te pełne sekcje zapewniają przede wszystkim sztywność promieniową i skrętną, podczas gdy wnęki działają jak „strefy odprężające”, umożliwiając gumie swobodne rozszerzanie się w pustkę podczas ściskania, co radykalnie zmniejsza lokalne naprężenia szczytowe. Wnęki znacznie poprawiają również podatność na sygnały wejściowe o niskiej częstotliwości i dużym przemieszczeniu (np. dziury lub progi zwalniające), poprawiając komfort jazdy, przy jednoczesnym zachowaniu wystarczającej sztywności dynamicznej w przypadku wibracji o wysokiej częstotliwości i małej amplitudzie. Liczne patenty wyraźnie stwierdzają, że poprzez precyzyjną kontrolę stosunku objętości wnęki (zwykle 20–40%) i rozkładu przestrzennego, maksymalne naprężenie Von Misesa podczas ściskania można zmniejszyć o ponad 30%, skutecznie opóźniając inicjację pęknięć zmęczeniowych.
Asymetryczna konstrukcja wnęki posuwa tę koncepcję dalej w kierunku precyzyjnej optymalizacji. Tradycyjne symetryczne wgłębienia — takie jak centralny okrągły otwór lub równomiernie rozmieszczone małe otwory — poprawiają ogólne naprężenia, ale nie są w stanie poradzić sobie z nieodłącznie asymetrycznymi obciążeniami wieloosiowymi występującymi w rzeczywistych tulejach wahaczy: uderzenia wzdłużne (np. hamowanie) są często znacznie większe niż siły boczne na zakrętach, podczas gdy układ kierowniczy wprowadza kierunkowe ścinanie skrętne. Asymetryczne wnęki celowo przesuwają położenie wnęki, zmieniają kształt wnęki (np. eliptyczny, półksiężycowy lub trapezowy) lub zmieniają głębokość wnęki, aby selektywnie złagodzić sztywność w określonych kierunkach. Na przykład w tulei przedniego dolnego wahacza często znajduje się większa wnęka po przedniej stronie wzdłużnej, co pozwala gumie łatwiej odkształcać się w wgłębieniu podczas hamowania, zmniejszając w ten sposób sztywność wzdłużną i pochłaniającą wstrząsy. Tymczasem po bokach zachowano bardziej solidny materiał, aby zapewnić wysoką sztywność boczną i precyzyjną reakcję układu kierowniczego. To asymetryczne podejście umożliwia niezależne dostrojenie sztywności promieniowej, osiowej i skrętnej, uzyskując „zgodność kierunkową”: miękkość w kierunkach, gdzie liczy się komfort, sztywność tam, gdzie precyzja prowadzenia ma kluczowe znaczenie.
Integracja odbojników stanowi kolejny kluczowy krok ewolucyjny. Wczesne projekty opierały się całkowicie na zewnętrznych metalowych ogranicznikach lub ograniczeniach geometrycznych samego wahacza w celu ograniczenia ruchu – były one podatne na hałas powstający przy uderzeniach metalu o metal i przyspieszone zużycie. Nowoczesne tuleje bezpośrednio formują gumowe zderzaki we wnętrzu lub na końcach korpusu tulei, tworząc progresywne przejście twardości. Przy małych kątach ramion tylko główny element gumowy odkształca się, zapewniając amortyzację; gdy kąt wzrasta powyżej progu, odbojnik zatrzaskuje się i ściska. Jej twardość jest zwykle wyższa niż w przypadku gumy głównej, co zapewnia gwałtowny wzrost sztywności wtórnej, co skutkuje dwustopniowym zachowaniem ograniczającym „miękka, a potem twarda”. Struktura ta eliminuje bezpośredni kontakt z metalem, a dzięki starannie ukształtowanej geometrii odbojników (np. profilom stożkowym lub schodkowym) kontroluje rozkład naprężeń podczas ściskania, aby zapobiec miejscowemu nadmiernemu ściskaniu i rozdzieraniu. Badania inżynieryjne konsekwentnie pokazują, że dobrze zaprojektowane zintegrowane odbojniki mogą zmniejszyć maksymalne naprężenia przy pełnym skoku o ponad 40%, znacznie zwiększając ogólną trwałość.
Otwory odkształcalne w kształcie łuku są przykładem optymalizacji mikrostruktury w najlepszej skali. Tradycyjne wnęki z ostrymi narożnikami lub krawędziami pod kątem prostym powodują podczas odkształcania dużą koncentrację naprężeń – lokalne naprężenia na końcówce mogą być kilkakrotnie większe od średniej, co czyni ją głównym miejscem inicjacji pęknięć. Otwory łukowe eliminują to ryzyko, zaokrąglając wszystkie krawędzie wnęki dużymi zaokrągleniami (zwykle 20–50% średnicy otworu) i stosując gładką krzywą S lub przejścia paraboliczne na styku bryła-wnęka. Umożliwia to równomierne rozproszenie naprężeń wzdłuż zakrzywionej powierzchni. Analiza elementów skończonych (FEA) pokazuje, że takie przejścia łuku mogą zmniejszyć szczytowe naprężenie główne na krawędziach wnęki o 50–70%, znacznie zwiększając odporność na rozdarcie. Dodatkowo te otwory odkształcalne działają jak „kierowane kanały przepływu”: przy ściskaniu kierunkowym guma preferencyjnie wpływa do wnęki, co dodatkowo poprawia podatność i ogranicza właściwości.
Synergiczne zastosowanie tych cech mikrostrukturalnych umożliwia nowoczesnym tulejom wahaczy osiągnięcie wielozadaniowej kooptymalizacji na poziomie konstrukcyjnym:
● Wnęka + solidna integracja ujednolica globalne napięcie;
● Asymetryczne wnęki umożliwiają dostosowanie sztywności kierunkowej;
● Zintegrowane odbojniki zapewniają bezpieczne, stopniowe ograniczanie ruchu;
● Przejścia w kształcie łuku zapobiegają miejscowym rozdarciom.
Patenty i walidacja inżynieryjna konsekwentnie potwierdzają, że tuleje uwzględniające te zasady konstrukcyjne wykazują 1–3 razy dłuższą trwałość zmęczeniową przy identycznych zakresach obciążenia drogowego – zazwyczaj wydłużając żywotność ze 100 000 km do 250 000–300 000+ km – przy jednoczesnym osiągnięciu doskonałej równowagi pomiędzy NVH, obsługą i trwałością. To przejście od „pasywnego przenoszenia obciążenia” do „aktywnego prowadzenia odkształceń” ucieleśnia podstawową logikę ewolucji strukturalnej tulei wahacza poprzecznego i odzwierciedla precyzyjne opanowanie przez inżynierię samochodową ograniczeń materiałowych w mikroskali ( zapraszamy do zamawiania tulei wahacza wahacza VDI 357407182!).
