Jak wszyscy powinniśmy mieć świadomość, jest to jeden z kluczowych elementów Twojego samochodu. Mocowania skrzyni biegów odpowiadają za utrzymanie tego kluczowego elementu na miejscu. To sprawia, że mocowania skrzyni biegów są równie ważne jak sama skrzynia biegów. Dlatego zrozumienie, co on robi i jak może się zepsuć, jest niezbędne dla każdego użytkownika samochodu.
Mocowania skrzyni biegów są na ogół bardzo proste w swojej konstrukcji, ale spełniają niezwykle ważną pracę. Awaria mocowań skrzyni biegów nie jest zbyt częsta, ale może się zdarzyć w Twoim pojeździe na pewnym etapie jego życia. W tej historii zobaczymy, jak przygotować się na taką sytuację, jeśli do niej dojdzie.
Ważne jest również, aby wiedzieć, co jest potrzebne do wykrycia uszkodzonych mocowań skrzyni biegów. Co więcej, możemy zobaczyć, w jaki sposób wymieniane są mocowania skrzyni biegów. Wiesz, dla majsterkowiczów wśród nas.
● Czym one są?
● Typy
● Objawy
● Kontrola i diagnoza
● Wymiana

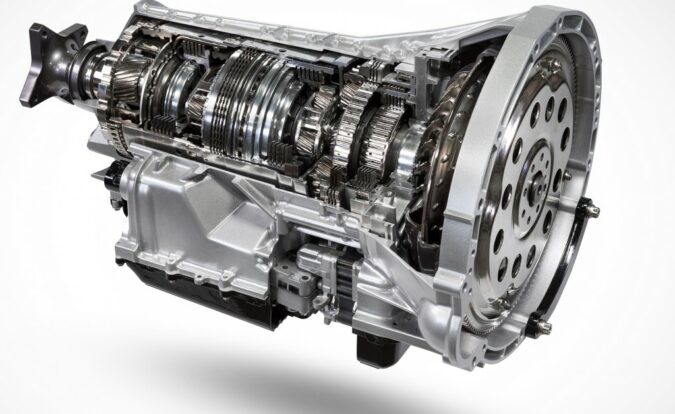

Krótko mówiąc, mocowania do Twojej skrzyni biegów. To naprawdę staje się prostsze. Mocowania skrzyni biegów mocują skrzynię biegów do pojazdu. Pomaga to w zintegrowaniu ciężkiej skrzyni biegów z masą pojazdu. Może to pomóc w poprawie komfortu i obsługi.
Mocowania skrzyni biegów pełnią głównie dwie funkcje. Utrzymanie przekładni na miejscu jest najbardziej oczywiste. Większość pojazdów będzie wyposażona w co najmniej dwa mocowania skrzyni biegów, które utrzymują skrzynię biegów i łączą ją z ramą pojazdu.
Mocuje to mocno skrzynię biegów do ramy, zapewniając, że nie przesunie się ona podczas jazdy. Jest to szczególnie ważne, ponieważ elementy wewnętrzne przekładni są umieszczone blisko siebie. Niewłaściwa niewspółosiowość może spowodować zmianę biegów i spowodować problemy podczas jazdy.
Drugą funkcją mocowań skrzyni biegów jest redukcja wibracji przedostających się do pojazdu. Podobnie jak poduszki silnika, które tłumią wibracje silnika. Oczekuje się, że mocowania skrzyni biegów będą spełniać tę samą funkcję, ale tym razem z wibracjami związanymi ze zmianą biegów. W mocowaniach skrzyni biegów zastosowano gumowe tuleje lub specjalne płyny tłumiące te wibracje.
Ta funkcja mocowań skrzyni biegów odpowiada za eliminację większości wibracji przedostających się do kabiny. Mocowania silnika również przyczyniają się do tłumienia wibracji silnika.
Warto również wiedzieć, że konstrukcja i podstawowe działanie mocowań skrzyni biegów są dokładnie takie same, jak mocowania silnika. Obydwa są wykonane z tych samych materiałów, mają tę samą konstrukcję i służą do wykonywania tych samych zadań. Jedyną różnicą między nimi jest część, którą pomagają zamontować. Silnik i skrzynia biegów w celach informacyjnych.
Podobnie jak każda część samochodowa, mocowania skrzyni biegów są dostępne w różnych typach. Producenci wybierają różne rodzaje mocowań skrzyni biegów w oparciu o wiele czynników. Zanim się nimi zajmiemy, zobaczmy, jakie opcje są dostępne w różnych pojazdach
1. Gumowe mocowania skrzyni biegów
To najprostszy rodzaj mocowania skrzyni biegów. Jest to w zasadzie metalowy pojemnik wypełniony mocnym gumowym materiałem. Metalowa część gumowych mocowań skrzyni biegów to mocny wspornik montażowy, który zapewnia tej części wytrzymałość. Ta metalowa konstrukcja jest wystarczająco mocna, aby utrzymać skrzynię biegów na miejscu i utrzymać jej ciężar, gdy pojazd jest w ruchu.
Na nierównych drogach mocowania skrzyni biegów mają trudności z udźwignięciem ciężaru skrzyni biegów. Dzięki mocnym wspornikom montażowym elementy mocujące mogą zacieśnić uchwyt skrzyni biegów i żelować ją z ramą pojazdu.
Wewnątrz metalowego wspornika mocującego gumowe mocowania skrzyni biegów wykorzystują elastyczny materiał gumowy do tłumienia wibracji. Ruchome części wewnątrz przekładni mogą przesyłać wibracje przez mocowania do kabiny. Jeśli mocowania skrzyni biegów nie są zaprojektowane do pochłaniania tych wibracji, mogą one przedostawać się przez siedzenia i zwiększać poziom hałasu i wibracji. Kiedy tak się dzieje, komfort spada.
Jako opłacalny sposób na powstrzymanie przedostawania się wibracji do kabiny, stosuje się gumowe mocowania skrzyni biegów. Elastyczny materiał gumowy wewnątrz metalowego wspornika utrzymuje ramię łączące przekładni. Ramię nie będzie dotykać żadnej metalowej części w ten sposób, ograniczając wibracje do minimum. Gumowa część pochłania wibracje, które nie docierają do mocowania.
Pomaga to tłumić te wibracje do minimum. Jednak podobnie jak większość opłacalnych technologii, gumowe mocowania skrzyni biegów mają swoje wady. Chociaż wibracje są tłumione, część z nich przedostaje się do kabiny. W przypadku pojazdów ekonomicznych, w których najważniejszym czynnikiem jest koszt, nie stanowi to problemu. Ale w przypadku samochodów luksusowych jest to nie do przyjęcia. Potrzebują lepszej technologii, aby poprawić komfort.
2. Mocowania hydraulicznej skrzyni biegów wypełnione płynem
Aby poprawić zalety gumowych mocowań skrzyni biegów, w niektórych samochodach klasy premium zastosowano mocowania hydrauliczne. Gumowe mocowania mogą zabić tylko tyle wibracji. Zatem w przypadku samochodów wymagających optymalnego komfortu taki poziom tłumienia może go nie wystarczyć. Ponieważ koszt nie stanowi rygorystycznego ograniczenia w tych segmentach rynku, producenci mogą eksperymentować z różnymi rodzajami mocowań skrzyni biegów, dlatego też są one oferowane.
Mocowania przekładni hydraulicznej działają w taki sam sposób, jak mocowania silnika hydraulicznego. Obydwa wykorzystują płyn lub żel wewnątrz mocowań, aby pochłaniać wibracje. Jest to znacznie bardziej skuteczne niż gumowe mocowanie, ponieważ płyny te mają doskonałe właściwości tłumiące.
Ich doskonała zdolność tłumienia sprawia, że są one ulubionym wyborem tam, gdzie komfort jest najważniejszy. Jednak tego typu mocowania skrzyni biegów mają również swoje wady. Jak w przypadku każdej zaawansowanej technologii, głównym problemem są koszty. Ze względu na złożoną konstrukcję, specjalistyczny płyn i wymagane uszczelki, tego rodzaju mocowania są droższe niż proste elementy gumowe.
Dodatkowe koszty ograniczają ich zastosowanie do samochodów klasy premium, których rynek nie jest zbyt wrażliwy na koszty. Co więcej, mocowania hydrauliczne nie są tak trwałe jak mocowania gumowe. Gumowe mocowania o solidnej i prostej konstrukcji posłużą Ci przez wiele lat. Kiedyś będą wymagały wymiany, ale z pewnością przetrwają mocowania hydraulicznej skrzyni biegów. Mocowania hydrauliczne powodują również problem typowy dla każdego płynu w samochodzie, czyli wycieki.
Dlatego mocowania hydrauliczne są dobre tylko wtedy, gdy przedkładasz komfort nad koszt i trwałość. Chociaż ma mniej zastosowań niż uchwyty gumowe, komfort, jaki zapewnia na stole, nie ma sobie równych.
3.Aktywne wierzchowce
Ponieważ ta historia koncentruje się na mocowaniach skrzyni biegów, aktywne mocowania mogą nie wyglądać na idealnie dopasowane, ponieważ tę technologię stosuje się głównie w mocowaniach silników. Ponieważ jednak mocowania silnika mają tę samą konstrukcję i zasadniczo tę samą funkcję co mocowania skrzyni biegów, warto znać najnowsze trendy w tej dziedzinie.
Po mocowaniach gumowych i hydraulicznych, aktywne mocowania hydrauliczne są najnowocześniejszą opcją dostępną na rynku. Technologię tę stosuje się głównie w przypadku mocowań silnika, ponieważ muszą one tłumić nawet wyższe wibracje niż mocowania skrzyni biegów.
Aktywne wierzchowce są w zasadzie tym, co mówi ich nazwa. Aktywnie zmieniają sztywność mocowania, aby dostosować się do sytuacji. Na biegu jałowym silnik bardziej się trzęsie. Mocowania rozluźniają się, aktywnie pochłaniając te wibracje. Gdy prędkość obrotowa silnika wzrasta, mocowania mogą się zesztywnieć, uniemożliwiając silnikowi wykonywanie niepożądanych ruchów.
Istnieją różne rodzaje aktywnych wierzchowców. Oto kilka z nich:
A) Aktywne mocowania uruchamiane próżniowo
W tego rodzaju aktywnych wierzchowcach będzie w nich pusta komora. Ta pusta komora umożliwia zastosowanie podciśnienia w zależności od potrzeb, zmieniając sztywność mocowania.
Gdy silnik pracuje na biegu jałowym, mocowania mają być bardziej chłonne i pochłaniać wibracje. W przypadku mocowań aktywnych uruchamianych podciśnieniem, odbywa się to poprzez przyłożenie podciśnienia do mocowania. Wraz ze wzrostem prędkości obrotowej silnika jest on powoli zwalniany, aby zwiększyć sztywność mocowania.
Ta zmiana sztywności odbywa się za pośrednictwem zaworu przełączającego podciśnienia (VSV), który jest sterowany przez moduł sterujący układu napędowego (PCM). Problemem tego rodzaju zaworów jest wyciek podciśnienia, który może wystąpić po kilku latach użytkowania.
Ponieważ jest to system mechaniczny, pozostawia więcej miejsca na ulepszenia. I jak zawsze, na scenę wkracza elektronika, aby to ulepszyć.
B) Aktywne mocowania uruchamiane elektronicznie
Zamiast rur podciśnieniowych i zaworów, zawory te otrzymują system elektroniczny, który zmienia sztywność mocowania. Sterowanie elektroniczne odbywa się za pomocą samego modułu sterującego układu napędowego.
Na biegu jałowym mocowanie hydrauliczne jest elektronicznie rozluźniane, aby zwiększyć swobodę działania i w ten sposób pochłania ostrzejsze wibracje. Przy wyższych prędkościach obrotowych silnika mocowanie sztywnieje, ograniczając ruch silnika. Lub, w przypadku mocowań skrzyni biegów, ograniczają ruch skrzyni biegów.
C) Uchwyty magneto-reologiczne
Kolejnym złożonym, ale skutecznym rozwiązaniem w dziedzinie wierzchowców są mocowania magneto-reologiczne. Firma Delphi niedawno opracowała tę technologię i jest ona podobna do niektórych dostępnych obecnie technologii aktywnego zawieszenia.
Mocowanie magneto-reologiczne jest rodzajem mocowania hydraulicznego. Płyn w tych oprawach zawiera zawieszone w sobie małe cząsteczki żelaza. W zależności od obciążenia na uchwyt przykładany jest prąd elektryczny lub pole magnetyczne. Kiedy tak się dzieje, cząsteczki żelaza ustawiają się w jednej linii, zwiększając lepkość płynu, w którym się znajdują.
Tę kontrolowaną zmianę lepkości można łatwo wykorzystać do kontrolowania charakteru mocowania. W miarę zmiany prędkości obrotowej silnika i obciążenia, mocowanie magneto-reologiczne może w razie potrzeby zmieniać lepkość płynu, usztywniając lub rozluźniając mocowanie.
Mikroprocesor steruje działaniem mocowania magneto-reologicznego i przekazuje dane dostarczane do modułu sterującego zespołem napędowym. Wewnątrz uchwytu znajduje się czujnik ciśnienia płynu, który przesyła informację zwrotną do procesora, aby mógł dokonywać regulacji na bieżąco.
Oczywiście, jak każda skomplikowana technologia, diagnostyka, naprawa lub wymiana są drogie. Garaże wyposażone w specjalne narzędzia skanujące mogą wykryć problem tylko z tymi mocowaniami. Możesz także spodziewać się całkiem przyzwoitego rachunku za naprawę, jeśli i kiedy któryś z nich ulegnie awarii.
D) Mocowania eliminujące wibracje
Żadna technologia nie jest idealna. Wszystko pozostawia miejsce dla kogoś, kto może to ulepszyć. W 2009 roku Lexus zadebiutował z mocowaniem eliminującym wibracje do swojego sedana ES. Technologia ta czerpie inspirację ze słuchawek redukujących hałas, aby zmniejszyć wibracje silnika.
Zamiast tłumić te wibracje, mocowania te mają aktywny silnik. Silnik ten generuje przeciwwibracje, które eliminują istniejące wibracje, skutecznie je zabijając.
Mocowania te są wyposażone w oddzielny komputer, zwany ECU mocowania silnika Active Control. Aby zasilić ten ECU, akcelerometr przymocowany z przodu odczytuje wielkość drgań silnika i przekazuje dane. ECU odbiera również sygnały wejściowe z niezliczonej liczby innych źródeł. Należą do nich położenie przekładni, prędkość pojazdu, współczynnik obciążenia silnika i inne.
Silnik wykonuje obliczenia na podstawie sygnałów wejściowych. Następnie wytwarza przeciwne wibracje w stosunku do sygnału wejściowego, aby skutecznie wszystko wygładzić.
Omówiliśmy, czym są mocowania skrzyni biegów. Widzieliśmy także, jakie smaki występują. Jest to pozornie prosta technologia, którą inżynierowie popychali w dążeniu do większego wyrafinowania. Nowoczesne mocowania skrzyni biegów są podatne na awarie ze względu na złożoną konfigurację hydrauliczną i elektroniczną.
Nie oznacza to jednak, że zwykłe gumowe mocowania skrzyni biegów są odporne na awarie. Tak, są trwalsze od nowoczesnych agregatów hydraulicznych. Ale prędzej czy później i oni mogą się poddać. Zwłaszcza jeśli Twój samochód jest często użytkowany i jest już dość stary.
W przypadku możliwej awarii mocowania skrzyni biegów, która może mieć nieprzyjemne skutki, warto wiedzieć, co się stanie, gdy zostanie puszczone. W związku z tym musimy przyjrzeć się objawom, jakie zauważy Twój samochód, gdy puszczą mocowania skrzyni biegów. Są one dość łatwe do wykrycia, ponieważ mogą całkowicie zmienić udoskonalenie Twojego pojazdu. Jednak w przypadku bardziej skomplikowanych mocowań, dopiero prawidłowa diagnostyka za pomocą pasującego skanera może precyzyjnie wykryć awarię.
Tak więc, w przypadku złych mocowań skrzyni biegów 101, pierwszą lekcją jest wykrywanie problemu. Oto kilka objawów, na które możesz zwrócić uwagę.
1. Wysoki poziom hałasu, wibracji i twardości
Jak wiemy, mocowania skrzyni biegów służą do zmniejszenia wibracji przedostających się do kabiny. Zatem pierwszym objawem uszkodzonych mocowań skrzyni biegów jest zwiększony poziom wibracji.
Wibracje są najbardziej widoczne, gdy silnik pracuje na biegu jałowym. To wtedy wibracje osiągają swój szczyt i oczywiście wtedy poczujesz je najbardziej. Jeśli pojazd uruchamia się jako pierwszy i czujesz szarpanie w przód lub w tył, może to być oznaką złego mocowania skrzyni biegów. Może się to zdarzyć głównie w pojazdach z napędem na przednie koła.
W pojazdach z napędem na tylne koła może to być ruch wahadłowy z boku na bok. Wibracje mogą nieznacznie się zmniejszyć po tym, jak silnik nabierze prędkości, ale na biegu jałowym są najbardziej widoczne.
Tego samego gwałtownego ruchu można doświadczyć również po ostatecznym wyłączeniu silnika. Jeśli tak się stanie, możesz być pewien, że mocowania skrzyni biegów puściły.
2. Wyższy poziom hałasu
Co się stanie, gdy wibracje wzrosną? Wraz z nim wzrasta hałas. Kiedy mocowania skrzyni biegów ustąpią, spod maski słychać dość przerażające dźwięki. Mogą one mieć różną intensywność, od małych dźwięków uderzania po głośne dźwięki, które sprawiają, że czujesz, że silnik spadnie. Dźwięki te powstają w wyniku uderzenia metalu o metal, ponieważ mocowania skrzyni biegów nie zabezpieczają już tych części.
Skrzynia biegów nie spadnie z samochodu, mimo że sytuacja może tak brzmieć. Jednak jazda z takimi hałasami nie jest bezpieczna, ponieważ luźna skrzynia biegów może uderzać w inne części, skutecznie je uszkadzając.
Podobnie jak większość dźwięków w samochodzie, dźwięki te również ulegają wzmocnieniu, gdy uderzysz w dziurę. Skrzynia biegów może zmienić bieg, gdy samochód uderzy w dziurę. Może unosić się i opadać w swojej pozycji, powodując przerażające uderzenie.
3. Problemy z pokonywaniem zakrętów
Ponieważ mocowania skrzyni biegów utrzymują ją mocno na miejscu, awaria w ich działaniu może spowodować przesuwanie się przekładni. Kiedy samochód się porusza, skrzynia biegów może się zmieniać i powodować problemy.
Może to być szczególnie niebezpieczne podczas pokonywania zakrętów. Siły G działające na samochód mogą również spowodować ruch skrzyni biegów. Tymczasem bezwładność ciężkiej przekładni może przeciwdziałać temu ruchowi. W obliczu trwającego przeciągania liny i braku środków, które mogłyby ją utrzymać w miejscu, ciężar przekładni może gwałtownie się przesunąć.
Może to być niedogodnością podczas pokonywania zakrętu lub całkowitą katastrofą, w zależności od tego, jak szybko jedziesz. Jeśli siły na zakrętach są duże, skrzynia biegów może zmieniać biegi dalej, zaburzając równowagę pojazdu.
4. Flex podwozia
To coś więcej niż objaw, to katastrofalne następstwa. Skrzynia biegów to ciężka część znajdująca się pod maską pojazdu. Kiedy tak ciężka część połączona z podwoziem się porusza, nie jest zaskoczeniem, że podwozie ulega uszkodzeniu.
Zwłaszcza podczas przejeżdżania przez wyboje lub dziurę albo podczas szybkiego pokonywania zakrętów ciężar pojazdu może się nadmiernie przesunąć. Ten nagły ruch może wygiąć lub wygiąć podwozie pojazdu. W ciężkich przypadkach całkowicie straci kształt.
Jeśli wystąpią niektóre lub wszystkie z wyżej wymienionych objawów, prawdopodobne jest, że poduszki skrzyni biegów przestały działać. Aby to potwierdzić, będziesz musiał sprawdzić kilka znaków. Dzięki temu będziesz mieć jasny obraz tego, co poszło nie tak i co można zrobić, aby to naprawić.
1. Słuchaj nietypowych dźwięków. W przypadku objawów złego mocowania skrzyni biegów, bardzo ważne są odgłosy pukania i walenia. Możesz słuchać takich dźwięków ze swojego silnika. Zwłaszcza gdy silnik jest na biegu jałowym lub gdy jest włączony/wyłączony. Podobne dźwięki pojawiają się, gdy zmienia się obciążenie silnika.

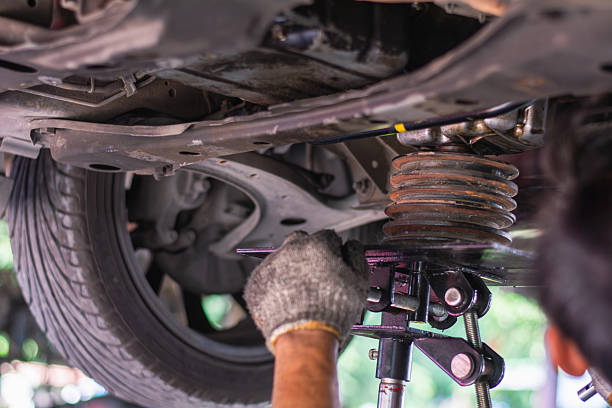

2. Sprawdź spód pojazdu Podnieś pojazd i zajrzyj pod niego, aby wykryć wszelkie nieprawidłowości. Jeżeli mocowania skrzyni biegów uległy znacznemu uszkodzeniu, można zauważyć lekkie obwisanie przekładni. W przeciwnym razie możesz bezpośrednio sprawdzić mocowania skrzyni biegów, aby wykryć luźne wsporniki lub śruby.
3. Sprawdź mocowania skrzyni biegów Gdy pojazd znajduje się na podnośniku, spójrz na gumę mocowań skrzyni biegów. Jeśli guma zgniła lub pękła, może być konieczna wymiana mocowań. Zepsutej gumy nie da się naprawić. Wymiana to jedyne rozwiązanie.
Najlepszym rozwiązaniem, aby wymienić mocowania skrzyni biegów, jest zabranie pojazdu do warsztatu. Ale dla maniaków majsterkowania, oto przewodnik, który przeprowadzi Cię przez proces wymiany mocowań skrzyni biegów.
1. Poluzuj uszkodzone mocowania skrzyni biegów. Gdy zauważysz uszkodzone mocowania skrzyni biegów, powinieneś zaparkować pojazd na płaskiej powierzchni i zadławić koła. Spryskaj śruby w uchwycie płynem penetrującym i poczekaj, aż wniknie w nie.
Aby poluzować śrubę na uchwycie, użyj młotka lub dwóch połączonych ze sobą kluczy. Użycie tych dłuższych ramion może pomóc w zapewnieniu większego momentu obrotowego i zasięgu.
2. Podnieś samochód
Podnieś samochód za pomocą podnośnika lub podnośnika hydraulicznego, jeśli masz do niego dostęp. Użyj innego podnośnika do podparcia przekładni. Upewnij się, że podnośnik został prawidłowo umieszczony pod skrzynią biegów na twardej powierzchni. Użyj drewnianych klocków do podparcia skrzyni biegów i podnieś pojazd nieco wyżej. Może to zmniejszyć nacisk na śruby. Teraz możesz łatwo zdjąć mocowania skrzyni biegów.
3. Wymień mocowania skrzyni biegów
Po wyjęciu śrub z mocowań, zdejmij mocowania z ich położenia. Upewnij się, że zawsze kupujesz oryginalne mocowania skrzyni biegów na wymianę. Wsuń nowy uchwyt na miejsce za pomocą młotka i śrubokręta. Nowe mocowanie może być wyższe od istniejącego, ponieważ guma nie jest jeszcze ściśnięta. Dlatego wciśnięcie go może zająć trochę czasu.
Po zamontowaniu nowego uchwytu w przestrzeni i mocno go przykręcić. Użyj płynu do zabezpieczania gwintów, aby mieć pewność, że nie poluzuje się z biegiem czasu. Możesz podnieść pojazd nieco wyżej, aby mieć pewność, że montaż będzie łatwy. Następnie opuść pojazd i za pomocą klucza dynamometrycznego dokręć całkowicie śruby.
Niektóre metale i guma mogą nie wyglądać na skomplikowaną kombinację. Ale ta niewielka część może spowodować wiele szkód, jeśli zostanie zignorowana. Koniecznie należy sprawdzić i potwierdzić, że mocowania skrzyni biegów pojazdu są zawsze w najlepszym stanie.
