Co definiuje obudowę „Premium”? Nieodzowna doskonałość w świetnym samochodzie! W kilku słowach: Solidnie. Napięty. Wspierający. Istotny. Zapewnia doskonałe tłumienie, precyzyjną reakcję układu kierowniczego, wyrafinowaną ciszę, łatwe prowadzenie i niezawodną stabilność na prostych.
Doświadczył tego każdy kierowca: po przejechaniu przez pojazd dziesiątek tysięcy kilometrów w podwoziu zaczynają pojawiać się opisane powyżej anomalie. Ta niegdyś natychmiastowa reakcja, wrażenia z jazdy bez wysiłku i solidne wsparcie zawieszenia stopniowo zanikają. Krótko mówiąc, w miarę starzenia się pojazdu te wyrafinowane doznania powoli zanikają.
· Podczas hamowania awaryjnego podwozie drży i traci przyczepność
● Przy małych prędkościach pojazd ściąga na jedną stronę podczas pokonywania nierówności
● Zawieszenie jest luźne, co powoduje pogorszenie prowadzenia
● Podczas wjeżdżania na wzniesienia, skręcania lub pokonywania progów zwalniających i garbów drogowych pojawiają się odgłosy skrzypienia
● Pojazd nie utrzymuje stabilności na linii prostej i niezamierzenie dryfuje
Układ zawieszenia pełni funkcję krytycznego połączenia między podwoziem a kołami. Poprzez elementy elastyczne, amortyzatory i mechanizmy przenoszące siłę zapewnia buforowanie, tłumienie drgań i kontrolowane przenoszenie siły.
Ta dyskusja koncentruje się szczególnie na tulejach gumowych.
W podwoziu komponenty i punkty obrotu nie są sztywno połączone metalowymi złączami. Zamiast tego są one połączone za pomocą tulei gumowych umieszczonych dokładnie w punktach końcowych geometrii zawieszenia – w obszarach, w których koncentrują się siły. Obciążenia poprzeczne, wzdłużne i promieniowe z podwozia w sposób ciągły działają na powierzchnie gumowych tulei, narażając te elementy na długotrwałe, duże naprężenia. W połączeniu z degradacją środowiska wulkanizowana warstwa wiążąca pomiędzy gumą a tuleją wewnętrzną może pęknąć. Nawet bez widocznych pęknięć długotrwałe zmęczenie pod obciążeniem powoduje, że materiał gumowy mięknie i traci zdolność do utrzymywania precyzyjnych ograniczeń pozycyjnych.
Rozwiązanie problemu nadmiernego zmęczenia tulei tłumiących drgania – analiza zagadnień związanych z tulejami:
● Pojazd ściąga na jedną stronę podczas pokonywania nierówności przy małej prędkości; zmiękczony materiał tulei nie utrzymuje ograniczeń pozycyjnych
● Luźne zawieszenie i pogorszenie prowadzenia; stare i zmiękczone tuleje nie są w stanie utrzymać wymaganego podparcia zawieszenia
● Skrzypienie podczas podjazdów pod górę, zakrętów lub progów zwalniających; pęknięte lub rozwarstwione tuleje powodują tarcie wewnętrzne i hałas
● Niemożność utrzymania jazdy po linii prostej; zmiękczony materiał tulei nie może zachować geometrii zawieszenia pod obciążeniem
Ze względu na niemożność uzyskania idealnie płaskich nawierzchni dróg, pionowe siły reakcji działające na koła często mają charakter uderzeniowy. Szczególnie podczas jazdy z dużą prędkością po nierównych drogach siły uderzenia mogą powodować dyskomfort dla kierowcy. Aby złagodzić wstrząsy, w układzie zawieszenia montuje się elementy elastyczne, które przekształcają połączenia sztywne w elastyczne. Po pochłonięciu uderzenia te elastyczne elementy generują wibracje; utrzymujące się oscylacje powodują dyskomfort kierowcy. Dlatego układ zawieszenia wymaga elementów tłumiących, aby szybko redukować amplitudę drgań.

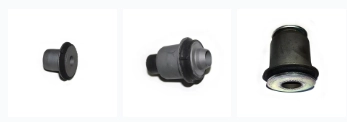

W konstrukcji wahaczy w punktach połączeń wykorzystuje się elementy sprężyste połączone z przegubami kulowymi. Te elastyczne elementy zapewniają amortyzację, tłumienie oraz ograniczoną swobodę obrotu i oscylacji. W samochodach osobowych powszechnie stosowane są tuleje gumowe jako elementy elastyczne, natomiast w niektórych konstrukcjach stosowane są także tuleje hydrauliczne i zawiasy krzyżowe.
Nieodłączne cechy tulei gumowych decydują o ich powszechnym zastosowaniu, a ich strategicznie krytyczne pozycje montażu sprawiają, że są one podatne na zużycie i awarie.

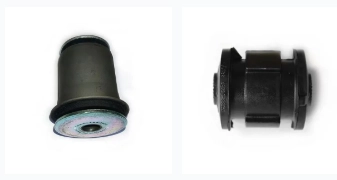

Tuleje gumowe są szeroko stosowane w układach podwozi ze względu na ich unikalne zalety:
1. Komponenty gumowe oferują elastyczną swobodę projektowania geometrycznego, umożliwiając precyzyjne dostrojenie sztywności w kierunku osiowym, promieniowym i skrętnym, aby spełnić określone wymagania inżynieryjne.
2. Gumę można mocno wulkanizować na metalowych tulejach, co upraszcza montaż i konstrukcje wsporcze, wytrzymując jednocześnie obciążenia we wszystkich trzech kierunkach.
3. Umożliwiają znaczne odkształcenie sprężyste bez trwałego uszkodzenia.
4. Tarcie wewnętrzne w gumie jest większe niż w metalu i wzrasta wraz z częstotliwością, dzięki czemu tuleje gumowe skutecznie tłumią amplitudę rezonansu.
5. Ich montaż tłumi drgania i uderzenia przenoszone z nawierzchni drogi, poprawiając izolację wysokich częstotliwości zawieszenia i redukując hałas panujący wewnątrz na nierównych drogach.
Właśnie ze względu na te właściwości tuleje gumowe są powszechnie stosowane i strategicznie rozmieszczone w punktach końcowych geometrii zawieszenia, gdzie koncentrują się siły.
Tuleje gumowe wymagają okresowej kontroli i terminowej wymiany!
(W celu uzyskania optymalnej wydajności zalecamy produkty VDI, takie jak tuleja wahacza 4D0407181H, zaprojektowane specjalnie dla tych krytycznych punktów połączeń.)
Przyjazne przypomnienie: wskazówki dotyczące jazdy mające na celu ochronę gumowych tulei
1. Zbliżając się do głośnych progów zwalniających, zwolnij i zastosuj technikę przejazdu po przekątnej – pozwól jednemu kołu ominąć nierówności, podczas gdy drugie się po nich przejeżdża – aby zminimalizować wstrząsy spowodowane uderzeniem w zawieszenie.
2. Podczas pokonywania kolejnych progów zwalniających należy zmniejszyć prędkość do poniżej 50 km/h, łagodząc obciążenie przenoszone z drogi na podwozie.
3. Podczas jazdy, jeśli to możliwe, aktywnie unikaj pokryw włazów, dziur i gruzu na drodze.
4. Unikaj agresywnych manewrów kierowania, które generują nadmierne siły boczne na wahaczach i drążkach zawieszenia.
5. Regularnie sprawdzaj elementy podwozia; w przypadku wykrycia pęknięć lub rozwarstwień gumy zalecamy wymianę na produkty VDI, takie jak tuleja wahacza 4D0407181H.
6. Wykonuj rutynową wymianę opon i ustawienie kół, aby zminimalizować nieprawidłowe siły działające na geometrię zawieszenia.
