Kiedy podwozie Twojego samochodu „piszczy” lub „trzeszczy”, a kierownica ściąga na jedną stronę podczas jazdy, problem może leżeć po stronie tulei zawieszenia. Dzisiaj przyjrzymy się bliżej tulejom samochodowym.
W konstrukcji mechanicznej powszechne jest łączenie ruchomych elementów, ale bezpośredni kontakt metalu z metalem powoduje tarcie i zużycie. Aby rozwiązać ten problem, inżynierowie stosują elastyczne „miękkie połączenia”. Zmniejszają one znacznie zużycie, a gdy w końcu ulegną degradacji, są znacznie łatwiejsze i tańsze w wymianie niż główne części konstrukcyjne. Zasada ta dała początek tulejom przemysłowym.

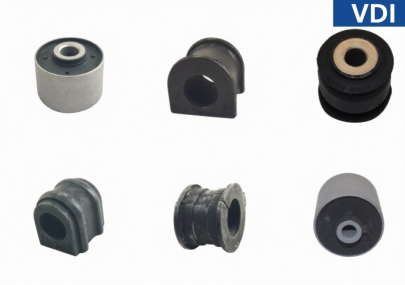

W pojazdach tuleje to elastyczne elementy montowane na przegubach podwozia, np. w wahaczach (np. tuleja wahacza 1J0407182), drążkach stabilizacyjnych i ramach pomocniczych. Zazwyczaj są wykonane z gumy, poliuretanu lub kombinacji tych materiałów połączonych z metalową tuleją. Ich podstawową funkcją jest zastąpienie sztywnych połączeń, pochłanianie względnego ruchu pomiędzy częściami i minimalizowanie uszkodzeń spowodowanych tarciem. Krótko mówiąc, pełnią one zarówno funkcję „poduszek”, jak i „odpornych na zużycie przegubów” zawieszenia samochodu.
Tuleje podwozia odgrywają kluczową rolę w dynamice pojazdu. Łączą ramę z układem zawieszenia, eliminując ostry kontakt metalu z metalem, chroniąc komponenty, amortyzując wstrząsy oraz zapewniając stabilność i komfort jazdy. Muszą wytrzymać nie tylko ciężar statyczny i obciążenia dynamiczne pojazdu, ale także obciążenia występujące na nierównych drogach, siły na zakrętach i uderzenia podczas hamowania.
Wysokiej jakości tuleje (takie jak tuleja wahacza sterującego 1J0407182) mogą znacząco poprawić właściwości jezdne poprzez zmniejszenie zużycia opon, minimalizację zmęczenia zawieszenia i poprawę ogólnego wyczucia prowadzenia.
Tuleje są dostępne w wielu typach — sklasyfikowanych według lokalizacji (np. oś przednia/tylna), komponentu (np. wahacz, drążek kierowniczy, rama pomocnicza), materiału (guma, poliuretan, nylon, metal), konstrukcji (otwarte lub zamknięte) i metody tłumienia (hydrauliczne lub pełne). Pomimo tych różnic ich podstawowy cel pozostaje spójny: zapewnienie kontrolowanej elastyczności tam, gdzie jest ona najbardziej potrzebna.
1. Wybór rozmiaru rękawa wciskanego
Podczas demontażu lub montażu tulei należy użyć tulei o odpowiednim rozmiarze, aby mieć pewność, że siła zostanie przyłożona tylko do zewnętrznej metalowej osłony tulei, bez naprężania innych elementów. Podczas zabiegu należy zawsze nosić okulary i rękawice ochronne. Dane wymiarowe podane w instrukcjach produktów Keditec mogą pomóc w wyborze prawidłowego rozmiaru rękawa.
2. Siła docisku
Aby ułatwić montaż, przed wciśnięciem tulei dokładnie usuń zadziory z otworu wewnętrznego i nałóż niewielką ilość smaru (np. smaru 4240) zarówno na otwór wewnętrzny, jak i na przednią krawędź zewnętrznej średnicy tulei.
Należy zwrócić szczególną uwagę na wymaganą siłę docisku:
W przypadku tulei z tuleją metalową o średnicy zewnętrznej 40 mm siła wciskania powinna z reguły przekraczać 6 kN.
W przypadku tulei z tuleją nylonową wymagana siła jest zwykle większa niż 20 kN.
Wartości te skalują się wraz z zewnętrzną średnicą tulei. Jeśli zmierzona siła wciskania jest znacznie wyższa lub niższa od oczekiwanej, sprawdź otwór w obudowie pod kątem uszkodzeń lub niewspółosiowości i sprawdź, czy wybrano prawidłowy numer części tulei.
3. Orientacja i pozycjonowanie instalacji

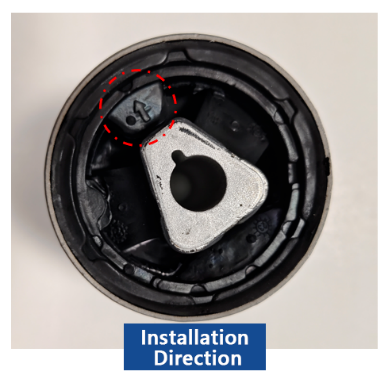

Podczas montażu należy upewnić się, że pełna (niedzielona) część tulei jest wyrównana z poziomym kierunkiem jazdy pojazdu do przodu. Jeżeli tuleja posiada strzałkę orientacyjną, strzałka ta musi być skierowana do przodu, w kierunku jazdy.
Po wciśnięciu sprawdź, czy tuleja jest wyśrodkowana w otworze montażowym, z równą długością ekspozycji po obu stronach.
4. Odciążenie instalacji
Po montażu, gdy pojazd jest jeszcze podniesiony (z nieobciążonym zawieszeniem), w układzie podwozia często powstają naprężenia szczątkowe. Aby złagodzić to naprężenie, opuść pojazd na koła, wyprostuj kierownicę, a następnie poluzuj i ponownie dokręć wszystkie elementy mocujące momentem obrotowym określonym przez producenta. Proces ten pozwala tulejom zawieszenia ustawić się w ich naturalnym, pozbawionym naprężeń położeniu, przywracając podwoziu zamierzone ustawienie i geometrię.
Po ukończeniu — szczególnie w przypadku zastosowania precyzyjnie zaprojektowanych części, takich jak tuleja wahacza 1J0407182 — Twój pojazd będzie wyglądał, jakby był założony w parę nowych butów do biegania, gotowy do płynnej i pewnej jazdy, gdziekolwiek się udasz.
