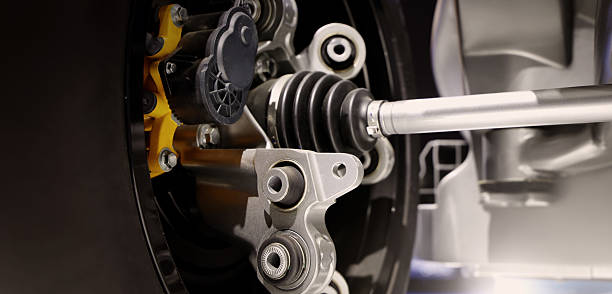

Tuleje wahaczy działają w jednym z najbardziej wymagających środowisk w układzie zawieszenia pojazdu. Poddawane są wieloosiowym obciążeniom złożonym, które obejmują ściskanie osiowe (wpływy na drogę pionową), ścinanie promieniowe (siły boczne na zakrętach) i naprężenia skrętne (wpływy hamowania, przyspieszania i kierowania). Ten złożony, zmienny w czasie stan naprężenia jest znacznie poważniejszy niż obciążenie jednoosiowe i jest głównym powodem, dla którego zmęczenie pozostaje dominującym trybem awarii tych komponentów przez cały okres ich użytkowania. Tuleja wahacza VDI 4D0407181H została specjalnie zaprojektowana, aby wytrzymać trudne, wieloosiowe środowisko, charakteryzując się zoptymalizowaną geometrią i zaawansowaną formułą elastomeru, aby zapobiec inicjowaniu pęknięć pod wpływem połączonego ścinania, ściskania i skręcania.
Najczęstszy rodzaj uszkodzeń zmęczeniowych zaczyna się od powstania drobnych pęknięć w materiale elastomerowym. Te małe pęknięcia pojawiają się w obszarach doświadczających znacznego lokalnego wzrostu naprężeń i powoli rozszerzają się pod wpływem ciągłych sił cyklicznych. Po rozpoczęciu pęknięcia przekształcają się w zauważalne większe pęknięcia, które ostatecznie skutkują zmniejszeniem sztywności, zwiększeniem luzów i zmianą ustawienia zawieszenia. Postęp ten jest stopniowy: najpierw powstają drobne pęknięcia w wyniku powtarzających się obciążeń ścinających i rozciągających, a następnie łączą się i rozciągają wzdłuż tras maksymalnych naprężeń głównych lub płaszczyzn ścinania.
Punkty inicjacji pęknięć nie są dowolne. Modelowanie elementów skończonych (MES) wiarygodnie wskazuje, że największe koncentracje naprężeń powstają w określonych obszarach:
Krawędzie wewnętrznej tulei metalowej, gdzie nagłe zmiany geometrii powodują gwałtowne zmiany naprężeń.
Miejsca, w których występują nagłe zmiany grubości gumy, np. w narożnikach lub stopniach konstrukcji elastomerowej.
Obszary sąsiadujące z połączoną powierzchnią styku metal-guma, szczególnie gdy są poddawane jednoczesnym naprężeniom ścinającym i odrywającym.
W warunkach zmęczenia wysokocyklowego (zazwyczaj przekraczającego 10⁶ cykli, związanego z typową żywotnością pojazdów) głównym czynnikiem wpływającym na rozwój pęknięć jest szczytowe naprężenie ścinające. W odróżnieniu od zmęczenia rozciągającego obserwowanego w metalach, guma podlega zmęczeniu, na które znaczny wpływ ma ścinanie, ponieważ struktury molekularne są rozciągane i pękane na powierzchniach ścinanych. Symulacje analizy elementów skończonych pokazują, że największe naprężenia ścinające często pokrywają się z punktami, w których początkowo tworzą się mikropęknięcia, co wzmacnia pogląd, że ścinanie działa jako kluczowy mechanizm w praktycznych wieloosiowych środowiskach operacyjnych. Tuleje zaprojektowane z myślą o zwiększonej wytrzymałości zmęczeniowej wykorzystują w swojej konstrukcji różne strategie, aby opóźnić pojawienie się pęknięć i zmniejszyć ich postęp:
Dostosowano układ grubości gumy, aby zmniejszyć koncentrację dużych naprężeń i stworzyć bardziej równomierny rozkład pól naprężeń. Udoskonalone przejścia geometryczne, takie jak zaokrąglenia, fazowania lub stopniowe zmiany grubości, w celu zmniejszenia zlokalizowanych punktów naprężeń. Dokładny nadzór nad jakością powierzchni łączącej w celu uniknięcia przedwczesnego rozwarstwienia, które mogłoby prowadzić do powstania nowych miejsc inicjacji.
Strategie te skutecznie zwiększają trwałość zmęczeniową poprzez zmniejszenie szczytowej amplitudy naprężenia ścinającego i spowolnienie tempa wzrostu pęknięć. Łącząc wszystkie te zasady, tuleja wahacza VDI 4D0407181H wykazuje doskonałą odporność na zmęczenie wysokocyklowe, potwierdzoną przez miliony cykli w dynamicznych testach wieloosiowych, które odtwarzają rzeczywiste obciążenia zawieszenia. W rzeczywistych zastosowaniach tuleje klasy premium wykazują zauważalnie wolniejsze tempo rozwoju pęknięć poddawane tym samym warunkom obciążenia, dzięki czemu mogą wytrzymać miliony cykli przy niewielkim spadku wydajności. Zrozumienie tych procesów zmęczeniowych i ich związku z wieloosiowym naprężeniem ścinającym stało się niezbędne we współczesnych innowacjach w zakresie tulei. Dzięki zaawansowanej analizie elementów skończonych, ocenie materiałów i korelacjom ze scenariuszami ze świata rzeczywistego inżynierowie mogą teraz przewidywać awarie zmęczeniowe i eliminować je na długo przed ich ujawnieniem, co prowadzi do powstania elementów zawieszenia, które są bardziej niezawodne i mają dłuższą żywotność.
