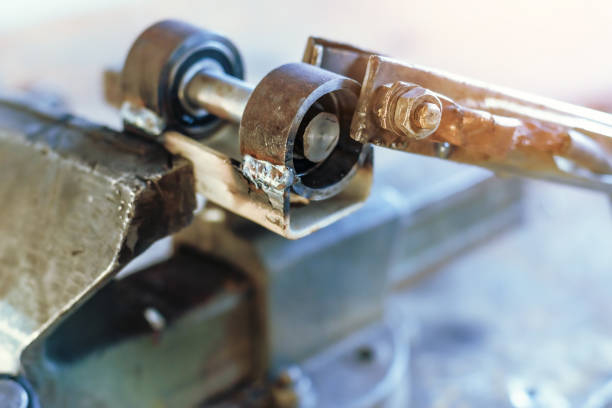

Tuleje wahaczy poprzecznych to specjalnie zaprojektowane elementy stworzone tak, aby wytrzymać miliony cykli naprężeń, pochłaniając wibracje i utrzymując konfigurację układu zawieszenia. Typowa tuleja składa się z zewnętrznej metalowej powłoki (często wykonanej ze stali ze względu na jej wytrzymałość lub z aluminium w celu zminimalizowania masy w zastosowaniach premium) wraz z wewnętrznym rdzeniem elastomerowym (wykonanym z gumy lub wysokiej jakości substancji syntetycznych). Metalowa skorupa stanowi solidny punkt połączenia podwozia lub ramy pomocniczej, podczas gdy elastomer odpowiada za pochłanianie i rozpraszanie energii powstałej w wyniku uderzeń o nawierzchnię. Zasadniczego połączenia pomiędzy tymi dwoma materiałami – metalem i elastomerem – nie można osiągnąć poprzez proste mechaniczne wciskanie lub zwykłe wciskanie; opiera się raczej na wiązaniach chemicznych, które powstają w procesie produkcyjnym. Przykładem tego podejścia jest tuleja wahacza VDI 7L0525337B, zaprojektowana z pełnym wiązaniem chemicznym, aby zapewnić długoterminową integralność w wymagających warunkach jazdy.
Pierwszą fazą procesu klejenia jest przygotowanie powierzchni metalowej tulei. Część stalowa lub aluminiowa jest poddawana czyszczeniu, a następnie odtłuszczaniu i zazwyczaj polega na piaskowaniu lub trawieniu chemicznym w celu utworzenia mikrochropowatej powierzchni, która poprawia mikroskopijne blokowanie. Następnie na powierzchnię metalu poprzez natryskiwanie lub zanurzanie nanosi się specjalny podkład adhezyjny, często z linii Chemlok firmy Lord Corporation lub równoważnych produktów. Kleje typu Chemlok działają w systemie dwuwarstwowym: podkład tworzy silne wiązanie chemiczne z warstwą tlenku metalu, podczas gdy warstwa wierzchnia jest tak opracowana, aby reagować chemicznie z elastomerem na etapie wulkanizacji. Kleje te zawierają organosilany, żywice fenolowe oraz różne środki wiążące, które promują wiązania kowalencyjne na połączeniu.
Po nałożeniu i wyschnięciu kleju metalową tuleję umieszcza się w formie, a nieutwardzony materiał gumowy wstrzykuje się lub wciska w przestrzeń. Następnie zespół przechodzi proces wulkanizacji w wysokiej temperaturze, zwykle w zakresie od 150 do 180 stopni Celsjusza pod ciśnieniem, przez kilka minut. Na tym etapie guma sieciuje się za pomocą systemów utwardzających, takich jak siarka lub nadtlenek, i tworzy solidne połączenia chemiczne z warstwą kleju. Rezultatem jest integracja na poziomie molekularnym: łańcuchy elastomeru chemicznie przylegają do kleju, który następnie mocuje się do metalowego podłoża. Powoduje to wytrzymałość wiązania, która znacznie przewyższa wytrzymałość mechanicznych konfiguracji wtłaczanych, w których może wystąpić separacja pod wpływem naprężeń ścinających lub oddzierających.
Siła przyczepności jest istotnym czynnikiem wpływającym na trwałość tulei. Zarówno wytrzymałość na odrywanie, mierzona w N/mm lub pli, jak i wytrzymałość na ścinanie muszą wytrzymywać stałe obciążenia dynamiczne, zmieniające się temperatury i narażenie na warunki środowiskowe. Niedostateczna przyczepność prowadzi z czasem do rozwarstwienia; elastomer oddziela się od metalu, tworząc szczelinę powietrzną lub pustkę. To oderwanie skutkuje wzmożonymi ruchami, generuje dźwięki przy zmianach obciążenia (szczególnie przy pokonywaniu nierówności) i prowadzi do stopniowej niewspółosiowości wahacza. Taka niewspółosiowość zmienia geometrię zawieszenia – wpływając na pochylenie kół, kąt skrętu lub kąty zbieżności – przyspieszając w ten sposób zużycie opon i zmniejszając stabilność prowadzenia.
Wysokiej jakości tuleje przechodzą szeroko zakrojone procesy walidacyjne, aby zapewnić wytrzymałość połączenia. Standardowe oceny obejmują:
● Cykle termiczne w zakresie od -40°C do +120°C (lub więcej) przez wiele cykli w celu symulacji ekstremalnych wahań sezonowych.
● Dynamiczne badania zmęczeniowe (oscylacje osiowe i promieniowe pod obciążeniem) przeprowadzane przez miliony cykli w celu odtworzenia rzeczywistych warunków jazdy.
●Ocena narażenia na mgłę solną i ozon w celu oceny odporności na korozję i pękanie.
W rzeczywistych zastosowaniach wysokiej jakości tuleje producentów części zamiennych i oryginalnego wyposażenia, które pomyślnie przeszły te oceny, nie wykazują prawie żadnego zerwania wiązania w okresie eksploatacji pojazdu w typowych scenariuszach użytkowania. Metoda wiązania chemicznego w dalszym ciągu stanowi punkt odniesienia w branży, ponieważ zapewnia niezawodne, solidne połączenie, z którym techniki mechaniczne nie są w stanie konkurować, gwarantując stabilną pracę i redukując hałas, wibracje i szorstkość przez cały okres użytkowania tulei. Tuleja wahacza VDI 7L0525337B przeszła rygorystyczną walidację, obejmującą cykle termiczne (od -40°C do +120°C), dynamiczne testy zmęczeniowe trwające 2 miliony cykli i 500-godzinną ekspozycję na mgłę solną — zapewniając trwałość równoważną OEM na rynkach światowych.
