Tuleje wahaczy odgrywają kluczową rolę w układzie zawieszenia pojazdu. Są one nie tylko łącznikami sprężystymi, ale także bezpośrednio wyznaczają trajektorię ruchu koła względem nadwozia, drogę przenoszenia obciążenia oraz ogólną charakterystykę kinematyczną i elastokinemiczną pojazdu. Ze względu na różnice w układzie konstrukcyjnym i zależnościach geometrycznych, różne typy zawieszeń poddają tuleje wahaczy znacznie różniącymi się proporcjami obciążeń wzdłużnych, poprzecznych i pionowych. To z kolei nakłada wyraźnie odmienne wymagania konstrukcyjne na sztywność promieniową tulei, podatność na skręcanie, a nawet charakterystykę osiową. Właśnie z powodu tej różnicy tuleje nie są uniwersalne: inżynierowie muszą dostosować krzywą sztywności tulei, zachowanie tłumienia i geometrię specjalnie do typu zawieszenia, aby osiągnąć optymalną równowagę pomiędzy prowadzeniem, komfortem jazdy i trwałością (Możesz również skontaktować się z nami, aby dowiedzieć się więcej na temat tulei wahacza VDI 6Q0407182.).

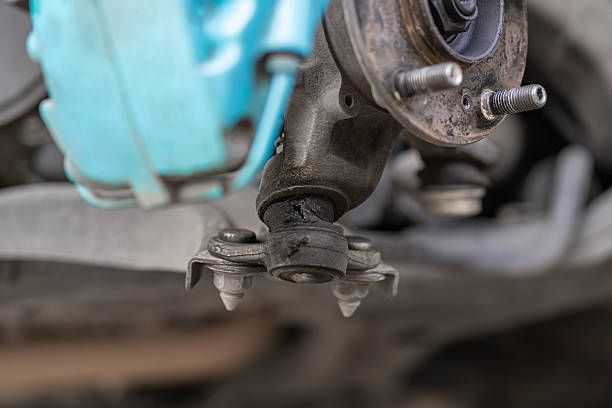

Zawieszenie z kolumnami MacPhersona to najpopularniejsze niezależne zawieszenie klasy podstawowej, szeroko stosowane w przednich osiach. Jego cechą charakterystyczną jest pojedynczy dolny wahacz (zwykle w kształcie litery L lub A), którego górny koniec jest połączony bezpośrednio z nadwoziem i zwrotnicą za pomocą sprężynowego amortyzatora. Taka konfiguracja oznacza, że tuleja dolnego wahacza musi jednocześnie przenosić większość obciążeń wzdłużnych i poprzecznych oraz część obciążeń pionowych. W kierunku wzdłużnym siły hamowania lub przyspieszania przenoszone są głównie przez dolny wahacz na punkt mocowania tulei. Obciążenie wzdłużne często stanowi 40–60% całkowitego obciążenia – co stanowi największą część – ponieważ nie ma ramienia, które mogłoby dzielić obciążenie. Tuleja musi zatem zapewniać wystarczającą podatność wzdłużną, aby pochłaniać uderzenia z drogi, a jednocześnie unikać nadmiernych odkształceń, które mogłyby spowodować niekontrolowane zmiany zbieżności. W kierunku poprzecznym siły na zakrętach rozkładają się pomiędzy dolny wahacz i stabilizator, co sprawia, że sztywność promieniowa ma kluczowe znaczenie: potrzebna jest większa sztywność promieniowa, aby wytrzymać przemieszczenia boczne, utrzymać stabilny kąt pochylenia nadwozia oraz zapobiec nadmiernym przechyłom nadwozia lub podsterowności. Obciążenia pionowe są jednak stosunkowo niskie, ponieważ przenoszone są głównie przez rozpórkę; w tym przypadku tuleja zapewnia pewien stopień podatności na skręcanie, aby uwzględnić podskakiwanie/odbicie koła i ruch obrotowy podczas kierowania. Nadmierna sztywność promieniowa pogarsza komfort; zbyt wysoka sztywność skrętna zwiększa problemy z NVH. Dlatego tuleje wahaczy poprzecznych MacPherson są zwykle projektowane ze sztywnością promieniową znacznie wyższą niż sztywność skrętna – często od 5 do 10 razy lub więcej – kładąc nacisk na sztywność promieniową zapewniającą podstawową stabilność prowadzenia, jednocześnie dostrajając podatność na skręcanie za pomocą konstrukcji hydraulicznych lub wnękowych w celu poprawy izolacji drgań.
Zawieszenie z podwójnymi wahaczami to klasyczne rozwiązanie o wyższych osiągach, stosowane zarówno na przedniej, jak i tylnej osi. Posiada górne i dolne ramię A, tworzące geometrię niemal równoległoboczną. Taki układ umożliwia bardziej zrównoważony rozkład obciążenia: obciążenia wzdłużne (z hamowania/przyspieszania) przenoszone są głównie przez dolne ramię, ale górne ramię również dzieli część obciążenia, zmniejszając proporcję wzdłużną do 30–40% — znacznie mniej niż w przypadku MacPhersona. Obydwa ramiona skutecznie wytrzymują obciążenia boczne, równomiernie rozkładając siły na zakrętach, co skutkuje niższym obciążeniem bocznym na tuleję. Obciążenia pionowe rozkładają się podobnie na górne i dolne ramiona, co prowadzi do bardziej równomiernego naprężenia. Kluczową zaletą tej geometrii jest precyzyjna kontrola ruchu kół, co radykalnie zwiększa wymagania podatności na skręcanie: oba ramiona muszą umożliwiać znaczny skręt kątowy podczas ruchu koła, aby osiągnąć idealny ruch równoległy i kontrolowane wzmocnienie pochylenia koła. Tymczasem sztywność promieniowa powinna pozostać umiarkowanie wysoka, aby zapobiec nadmiernym odkształceniom sprężystym wynikającym z zakłócania parametrów wyrównania. Tuleje z podwójnymi wahaczami charakteryzują się zatem niższą sztywnością skrętną w porównaniu ze sztywnością promieniową – zwykle stosunkiem 1:1 do 1:3 – i często wykorzystują konstrukcje asymetryczne lub tuleje hydrauliczne, aby jeszcze bardziej złagodzić reakcję skrętną, jednocześnie wzmacniając sztywność promieniową w celu zapewnienia stabilności bocznej. Zapewnia to doskonałe osiągi podczas agresywnej jazdy: lepszą kontrolę przechyłu, bardziej stabilne zachowanie zbieżności/pochylenia, ale wymaga również wyższej odporności na zmęczenie i precyzyjnych właściwości dynamicznych tulei.
Zawieszenie wielowahaczowe to najbardziej elastyczna i złożona niezależna architektura zawieszenia, zwykle wykorzystująca od trzech do pięciu oddzielnych wahaczy na tylnej osi (a czasami konfiguracje hybrydowe z przodu). Przypisuje różne stopnie swobody dedykowanym łącznikom – obejmującym wahacze górne, wahacze dolne, wahacze wleczone itp. – uzyskując wysoce oddzielone ścieżki obciążenia. Obciążeniami wzdłużnymi zarządzają zwykle dedykowane wahacze wleczone lub wzdłużne, zatem udział obciążenia wzdłużnego tulei wahacza jest najniższy – często poniżej 20–30% – dzięki przenoszeniu obciążenia przez niezależne elementy. Obciążenia boczne rozkładają się na wiele ogniw poprzecznych, przy czym każda tuleja przenosi tylko lokalne siły boczne, co skutkuje jeszcze niższymi indywidualnymi współczynnikami obciążenia. Obciążenia pionowe są również rozkładane na wiele punktów mocowania, utrzymując niskie naprężenia szczytowe. Ten wysoki poziom funkcjonalnego oddzielenia sprawia, że każda tuleja wahacza może spełniać wysoce wyspecjalizowaną rolę: w niektórych pozycjach (np. tuleje wahaczy przednich lub tulei wahaczy wleczonych) priorytetem jest sztywność promieniowa, aby wytrzymać wstrząsy boczne/wzdłużne i zachować precyzję geometryczną; inne (np. tuleje wahacza górnego lub zbieżności kół) wymagają wyjątkowo dużej podatności na skręcanie, aby umożliwić naturalny skręt koła i zmianę zbieżności podczas podskoku, umożliwiając efekt „biernego tylnego sterowania”. Stosunek sztywności promieniowej do skrętnej w układach wielowahaczowych różni się drastycznie w zależności od funkcji ogniwa — niektóre preferują wysoką sztywność promieniową, inne dominują pod względem elastyczności skrętnej. To podejście „specyficzne dla danej roli” zapewnia zawieszeniom wielowahaczowym wyjątkowo szeroki zakres regulacji między komfortem a prowadzeniem, ale oznacza również, że konstrukcja tulei musi być w dużym stopniu dostosowana do indywidualnych potrzeb: tuleje w różnych miejscach tego samego pojazdu mogą się znacznie różnić – nawet pod względem składu materiału i struktury wewnętrznej.
Zawieszenie MacPhersona zmusza tuleję wahacza do działania jak „uniwersalny podnośnik” z dużym rozkładem obciążenia wzdłużnego i promieniowego, w dużym stopniu opierając się na sztywności promieniowej w celu zapewnienia podstawowej stabilności; podwójne wahacze zmniejszają obciążenie tulei poprzez podział obciążenia na dwa ramiona, kładąc większy nacisk na podatność na skręcanie w celu uzyskania precyzyjnej kinematyki; multi-link w pełni decentralizuje obciążenia, przypisując każdej tulei wyspecjalizowaną funkcję tam, gdzie wymagania promieniowe lub skrętne różnią się w zależności od położenia. Ta zasadnicza różnica w wymaganiach dotyczących obciążenia i funkcjonalności bezpośrednio wyjaśnia, dlaczego tuleje nie są częściami wymiennymi. Inżynierowie muszą wybrać lub zaprojektować każdą tuleję w oparciu o konkretną geometrię zawieszenia, spektrum obciążeń i docelowe osiągi – decydując, czy priorytetowo potraktować sztywność promieniową (w przypadku oporu toczenia i zachowania wyrównania), podatność na skręcanie (w celu filtrowania drgań i przegubu), czy też zrównoważony kompromis – tak, aby ten sam model tulei mógł wykazywać zupełnie różne „osobowości” po zamontowaniu w różnych architekturach zawieszenia. Zapraszamy do zamówienia tulei wahacza VDI 6Q0407182!
